具有高达30兆瓦的功率要求，管轧机属于最大的驱动机器。他们通过冲击和摩擦将矿物、矿石、煤或水泥熟料粉碎，直到材料粉碎。管磨机的直径可达15米，长度可达20米，水平安装。与管轧机，一个区别是不同的驱动变种。弗兰德齿轮单位的管轧机特别擅长:
单小齿轮驱动
中央驱动
负荷共享环齿轮单元
对于所有三个变种，FLENDER提供了整个驱动系统:电机，齿轮单元，联轴器，小齿轮和环形齿轮，以及辅助驱动，安全装置和诊断系统。

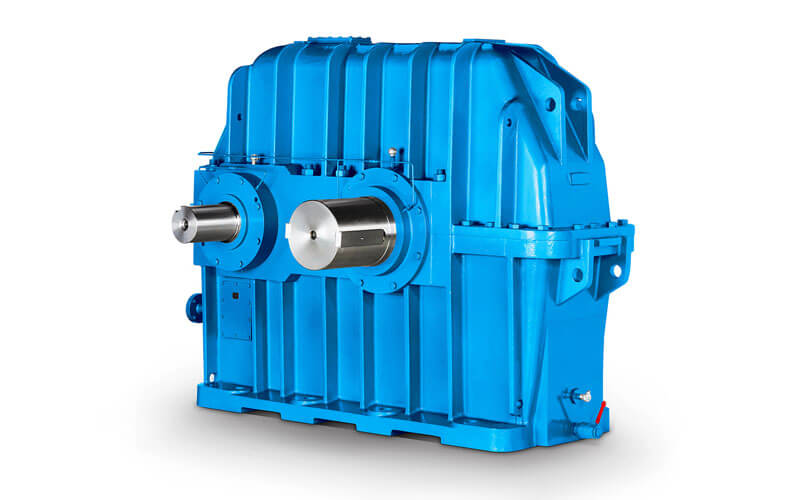

弗兰德单齿轮传动
球磨机和回转窑是最具挑战性的应用，对驱动系统的需求很大。高性能和可靠性是非常重要的。在铁矿、石灰石和熟料的磨矿过程中，会产生较大的轴向和径向力。单齿轮驱动器和弗兰德齿轮单位的管轧机必须能够承受永久的作用力。
FLENDER MDSS是一个标准化的齿轮单元，经过优化，以满足应用的高要求。对于环形齿轮/小齿轮传动，通常使用带输入轴的FLENDER齿轮单元作为主齿轮单元。主电机连接在齿轮单元的一侧，辅助驱动连接在另一侧。
磨机环齿处的小齿轮可通过带垫片的双接头联轴器连接，以保证小齿轮的可调性。单小齿轮驱动器提供在固定和自调整设计。MDSS为优化齿型提供了灵活性和精度。
你的好处一目了然
优化齿轮齿形
壳体高刚性
高制造质量
最低噪音的产生
最高的效率
应用程序
在建材工业和选煤中对矿物、矿石、煤或水泥熟料的破碎

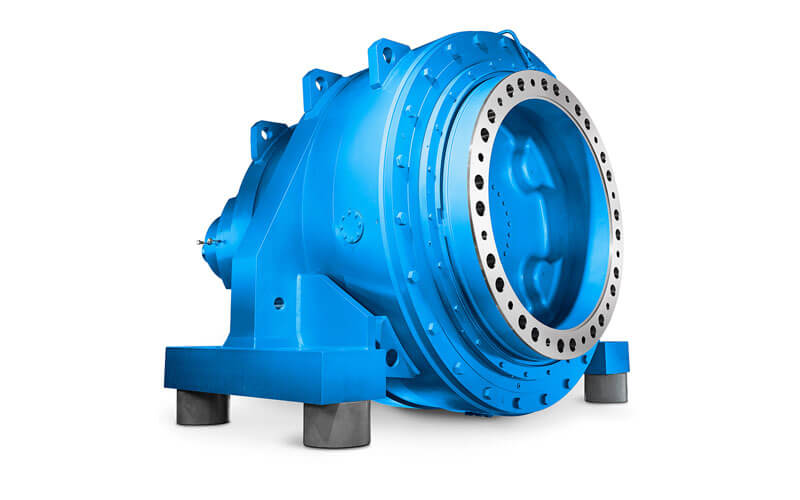

德国弗兰德集团中央驱动
恶劣的工作条件和水泥、石灰石和石膏生产中的高粉尘浓度对驱动系统提出了很高的要求。在中央驱动的情况下，磨机从端面驱动。
由于没有圆周齿轮传动，相对较大的齿轮单位是需要的，即使是低功率额定范围。FLENDER负载共享齿轮单元，如我们的duor2和FLENDER行星齿轮单元，如Planurex 2和Planurex 3系列，提供所需的高功率容量。
PLANUREX 3中央驱动器(HCCP)是低维护和可靠的。其紧凑的设计提供了良好的性价比。此外，更少的空间要求导致在设计轧机及其支撑结构时的成本节省。
你的好处一目了然
重量轻，驱动紧凑
通过高效和优化的维护周期节省运行成本
高制造质量
低噪声排放
最优功率/重量比
容易与其他齿轮单元，如上游螺旋，蜗杆，锥齿轮或斜齿轮单元组合
优化齿轮几何
低获取成本每牛顿米
使用寿命长
一流的质量
短的交货时间
非常好的性价比
应用程序
在建材工业和选煤中对矿物、矿石、煤或水泥熟料的破碎

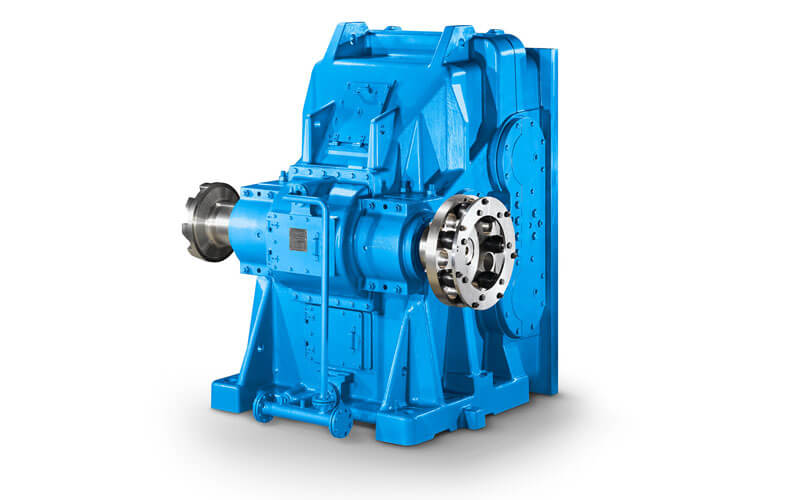

弗兰德圆周齿轮单位
特别创新的是直接啮合FLENDER环齿轮单元(DMG2)。这弗兰德齿轮单位管轧机是为驱动管轧机与周长齿轮。
在这里，齿轮单元形成一个单一的单位与它直接啮合的圆周齿轮。与传统的小齿轮/环齿轮的变种与外部小齿轮和环齿轮，系统与齿轮单元为环齿轮是远远更有利的。经过试验和测试的元素以最佳组合组合在一起。所需的部件更少，从而减少了空间需求，并降低了安装和运行成本。
当前一代的DMG2齿轮单位可在四种尺寸。一致的标准化导致单个组件的高可用性。DMG2 Flender齿轮装置用于管磨机，单机运行时可覆盖1,200至10,000 kW的整个功率范围，使用双驱动时可达20,000 kW。在世界范围内，超过400个这些大型齿轮装置已经成功部署。
你的好处一目了然
紧凑高效的驱动
更有效地使用圆周齿轮
完美的负载分布在整个环齿轮宽度
应用程序
在建材工业和选煤中对矿物、矿石、煤或水泥熟料的破碎
